 　  一、產品市場　　
　　隨著家用電子設備的普及，各種智能化設備進入人們生活中，如洗地機、掃地機等，目前大多數掃地機和洗地機都加了音效提示音，以及人工提示音，但較為單一，且部分應用無法隨時更換語音，針對部分客戶的特殊需求，去定制化語音方案。同時一些客戶端的工程師，會經常感到主控MCU IO口不夠，需要驅動電機、溫度檢測、LCD或數碼管顯示、語音控制播報等。

       唯創知音WT2003H語音芯片，能用一個IO實現復雜功能需求，留出主控MCU更多的IO口，去實現更多交互功能。本文以WT2003H0系列芯片+1顆外掛Flash為例，介紹WT2003H系列芯片即時更換語音功能，及唯創知音后續推出的擴展類，語音播報芯片+LCD驅動顯示作一些簡單介紹?！　?/span>

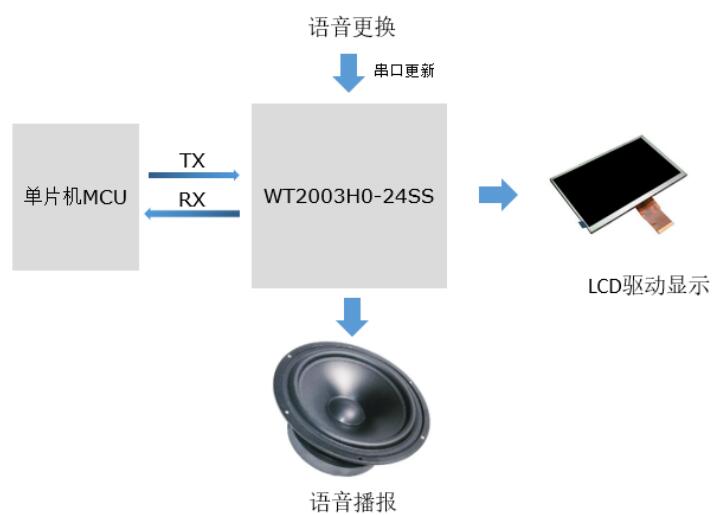

　　二、產品應用框圖

語音更新+語音播報+LCD驅動顯示
　　
　　

　　
　　單片機MCU　　
　　語音更換： 使用本司W(wǎng)T2003HX系列燒寫下載器+上位機，通過串口快速進行語音更換　　
　　WT2003X系列語音芯片：WT2003H0-24SS　　
　　LCD驅動顯示：唯創知音擴展類系列產品，本文這里僅對LCD12864作簡單概述　　
　　三、芯片功能特點

　　

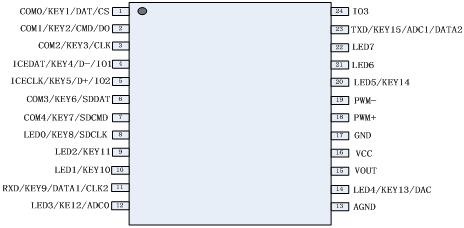

　　注： COM（位）- IO口可擴展作為數碼管位選使用；LED(段) - IO口可擴展作為數碼管段選使用；Key（按鍵）- IO口可擴展作為按鍵使用?！　　　　　?br/>　　1、工作電壓：2.0-5.2V；

　　2、內置0.5W D類功放；

　　3、控制模式：一線、兩線單雙字節、UART串口控制、按鍵控制、SPI控制；

　　4、UART控制模式，默認波特率9600，用戶也可發送波特率切換指令，自由選擇通信波特率，最大不超過1Mbps，帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放等功能。32 級音量可調、最大可以支持外掛 128Mbit 的 Flash；

　　5、支持語音高品質音頻格式，支持MP3和WAV格式，（音頻碼率支持8kbps~320kbps）聲音優美；

　　6、低功耗，芯片設置5S不播放，自動進入休眠模式，功耗可達5uA以下，如為電池類產品，可大大延長其使用壽命；

　　7、16 bit高精度ADC和DAC；

　　8、大功率IO驅動能力，最高可直接驅動64mA；

　　9、單芯片使用（使用內置容量）時內置語音需出廠前寫入，也可選擇WT2003H0+外掛Flash；

　　10、可重復燒寫芯片程序及語音；

　　11、搭配唯創知音上位機軟件，輕松制作語音bin文件，通過程序燒錄串口可自由更換語音；　　　　
　　四、語音播報通信控制介紹　　

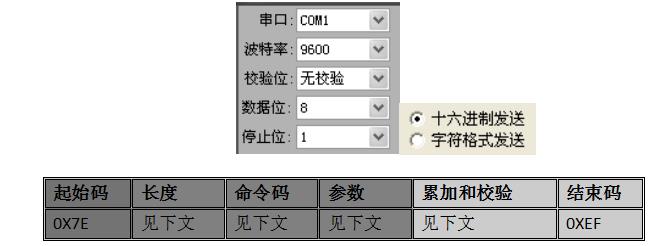

　　標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：

　　

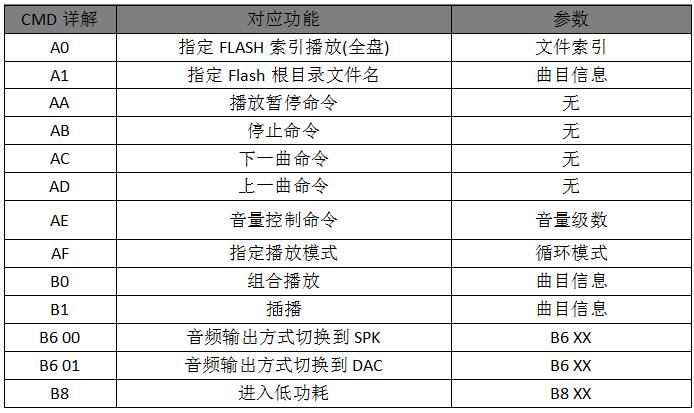

　　注意：“長度”是指長度+命令碼+參數+校驗和的長度，“累加和校驗”是指長度+命令碼+參數的累加和的低字節?！　?br/>　　注意：Flash語音播放可以實現FLash索引播放，組合播放，插播等指令；

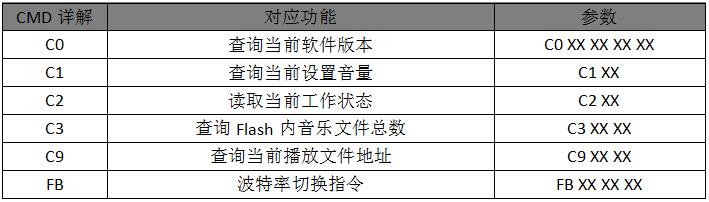

表4通信查詢命令

　　
　　五、設計應用案例　　

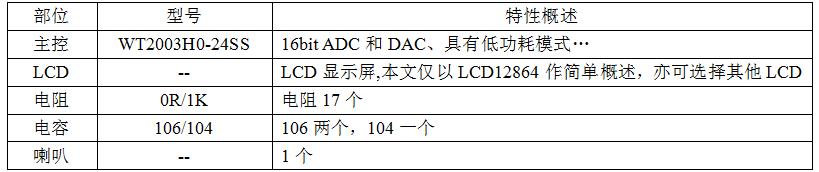

　　1)器件選型
　　
　　

　　

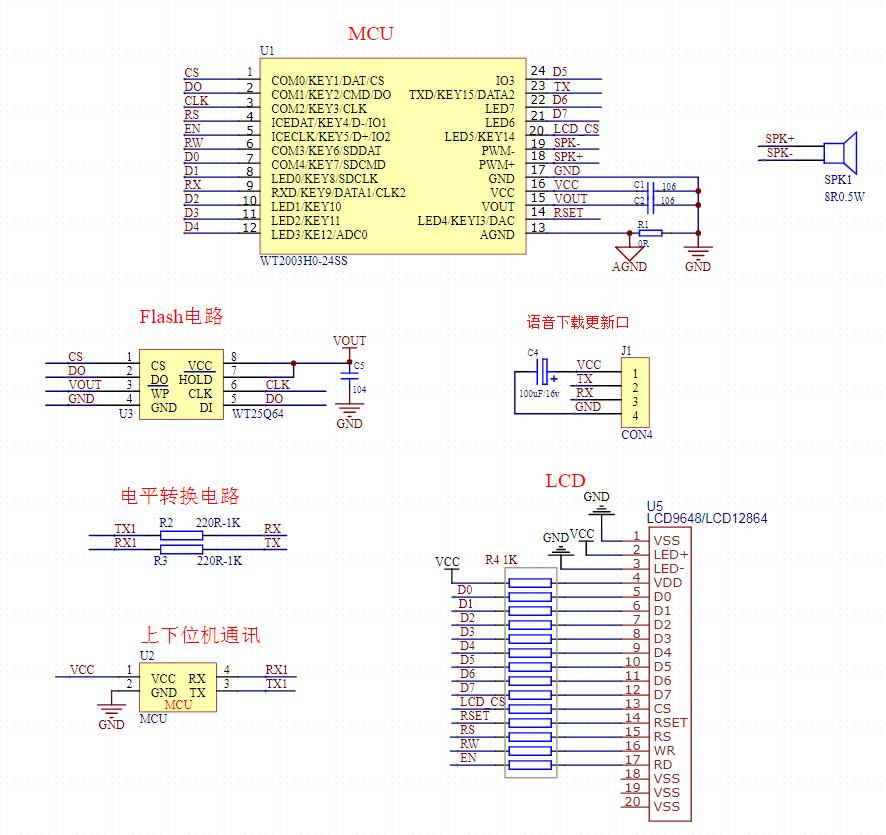

　　2）設計原理圖

　　
　　如上原理圖所示，LCD12864的8位數據口與芯片IO口相連， LCD12864 的 RS、RW、EN 腳與語音芯片的 4、5、6 管腳連接，LCD片選腳CS與芯片第20腳相連
