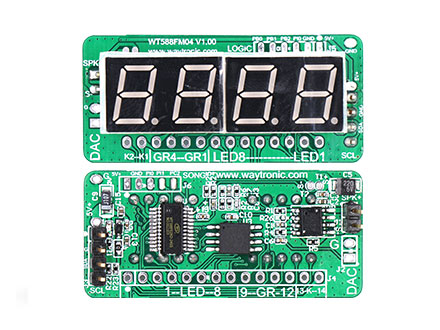

WT588FM04 是一種帶鍵盤掃描接口 LED（發光二極管顯示器（4 位））的驅動控制，帶語音播報功能的專用芯片。模塊內部可以最大容納 240 秒的語音內容。模塊內部預留了 flash 的位置(后續會有支持外掛 flash 的程序)。模塊中部還具備有 MCU 可擴展功能、LED 數碼管驅動接口、鍵盤掃描接口等。本產品可以應用于電磁爐、微波爐、電飯煲、測溫儀及小家電產品的顯示屏驅動語音播報電路。

特殊功能描述

1、可以使用 IIC（CLK，DIO）通訊，5K 速度以內；

2、模塊可以支持PWM輸出和DAC輸出模式；

3、客戶可以通過配套下載器更換芯片內部語音內容；

4、可支持 LED（發光二極管顯示器（4位））的顯示模式----8段X4位，即能支持共陰數碼管輸出；

5、內置亮度調節的電路----占空比8級可調，使用1K的頻率；

6、同時可以支持四位數碼管的32個發光二極管的單獨調光；

備注：我們有配套的芯片模組和 PC 端仿真測試工具，可以提供給客戶使用，方便客戶快捷調試

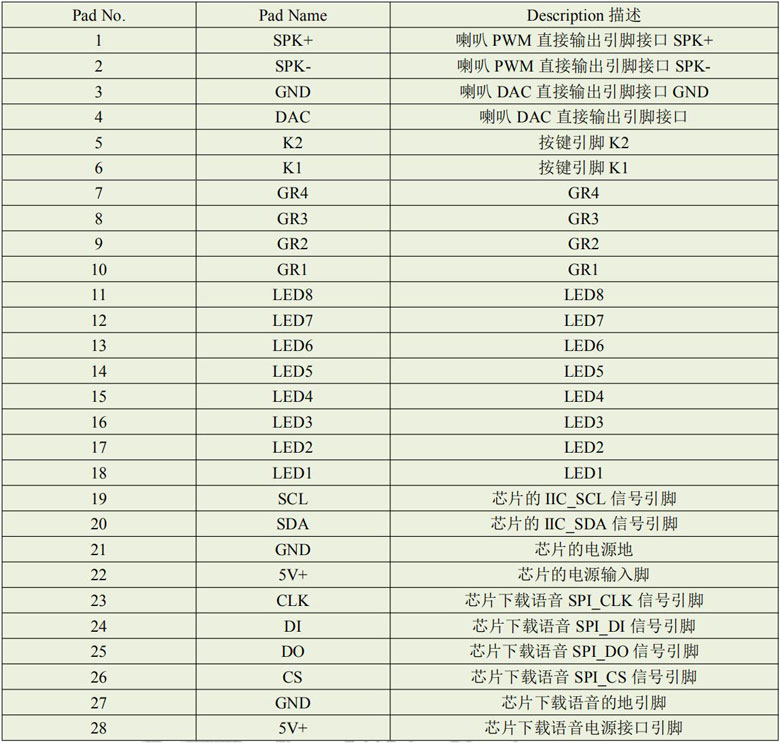

 引腳描述

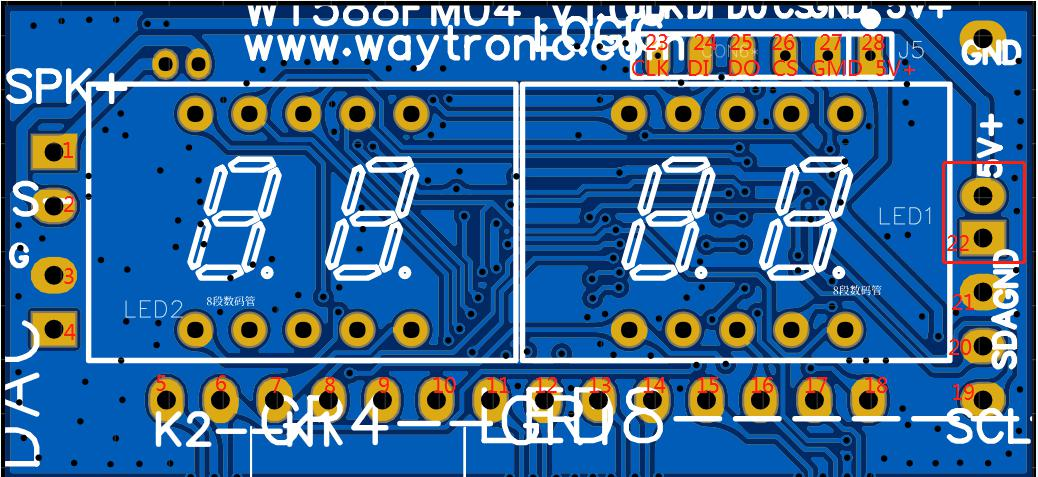

引腳分布圖

備注： 若芯片的供電電壓為 5V 時，更換語音時不必接上芯片的下載語音的電源接口；

 應用場景

本產品可以廣泛應用于電子秤、體溫計、測溫儀及電磁爐、微波爐、電飯煲、小家電產品的顯示屏驅動語音播報電路！
