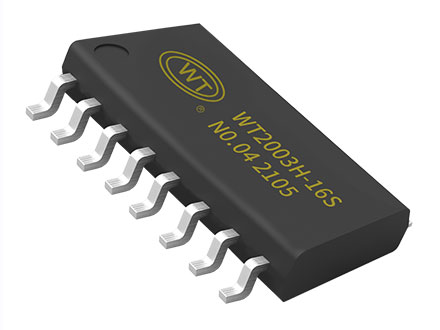

WT2003HX是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達120MHz。具有低成本、低功耗、高可靠性、通用性強等特點，可內置100秒\350秒\1000秒語音容量?，F(xiàn)有WT2003HX-16S、WT2003HX-24SS、WT2003HX-32N（體積小4*4MM）三種封裝的芯片。支持OTA遠程更新下載語音，通過我司配套工具和上位機軟件，可實現快速打樣，縮短產品開發周期；控制方式靈活：支持標準的異步串口通訊（UART）、一線串口通訊。支持SPI-Flash、TF卡、U盤做為存儲器。帶有文件索引播放、插播、單曲循環、所有曲目循環、隨機播放等功能。32級音量可調、最大可以支持外掛128Mbit的Flash，32G的TF卡和32G的U盤。

產品特點

1、控制方式：一線串口、標準UART通信接口,支持DMA和流控制，默認波特率9600；

2、上電默認不播放；具備BUSY狀態指示、BUSY播放時為高電平；

3、外掛SPI Flash最大可以支持128Mbit，最小支持8Mbit，程序放在內部FLash，外部Flash用于存放音樂播放。

4、音量可調，音量等級32級；

5、支持SPI-Flash、支持TF卡、U盤；

6、可實現指定地址播放、指定插播地址播放、音量級數、上下曲、播放停止、循環模式等；

7、支持切換音頻輸出方式，樣品默認SPK輸出，如需DAC輸出，請參考音頻輸出切換指令；

8、外掛的Flash可通過芯片的USB接口連接到電腦查看或修改其內容，直接將電腦里面的語音下載到Flash模擬的可移動盤符中（模擬U盤）（XP系統、WIN7系統、WIN10系統）；

9、支持語音高品質音頻格式，（8kbps~320kbps）聲音優美；

10、最大可以支持128Mbit的Flash，32G的TF卡和32G的U盤；

11、內置0.5WD類功放；

12、兩個16位異步分頻器定時器；

13、數字音頻流,IIS支持主機和從機模式；

14、一個IIC控制器；

15、一個紅外遙控解碼器；

16、16bit高精度ADC和DAC；

17、大功率IO驅動能力，最高可直接驅動64mA；

18、單芯片使用（使用內置容量）時內置語音需出廠前寫入。

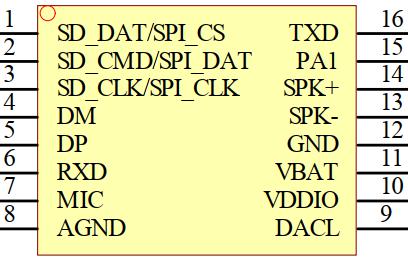

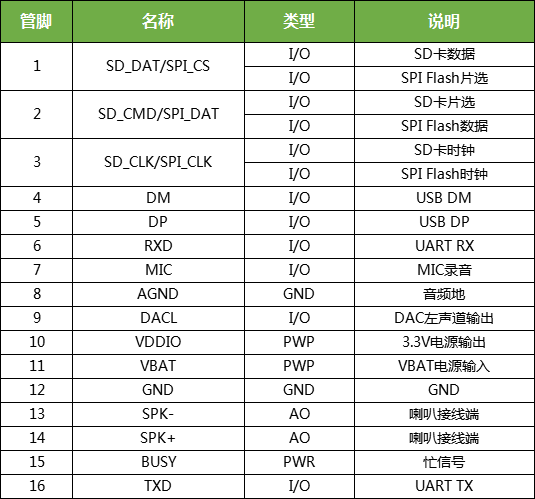

管腳介紹

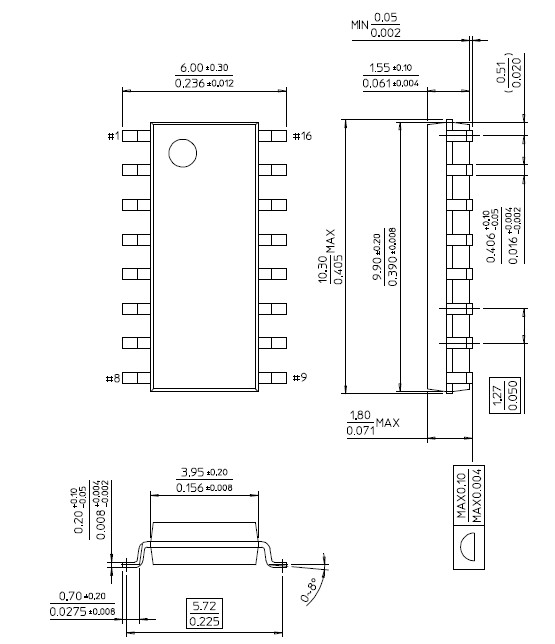

芯片封裝尺寸

應用范圍

★汽車（防盜報警器、倒車?yán)走_(dá)、GPS導航儀、電子狗、中控鎖）；

★智能家居系統；

★家庭防盜報警器；

★醫療器械人聲提示；

★家電（電磁爐、電飯煲、微波爐）；

★娛樂設備（游戲機、游樂機）；

★學習模型（早教機、兒童有聲讀物）；

★智能交通設備（收費站、停車場）；

★通信設備（電話交換機、電話機）；

★工業控制領域（電梯、工業設備）；

★兒童玩具（電子琴、搖擺機、游藝機）；
