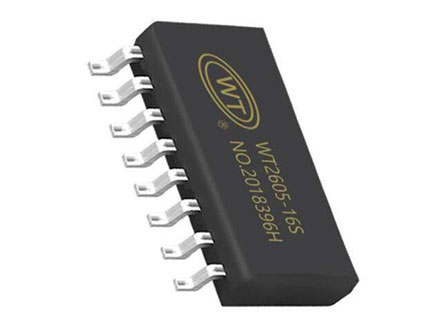

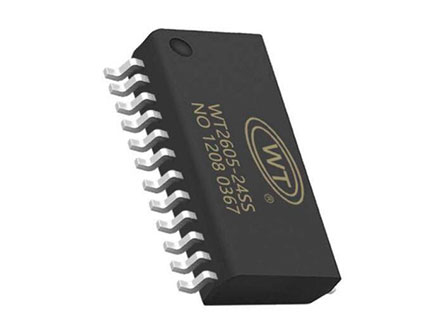

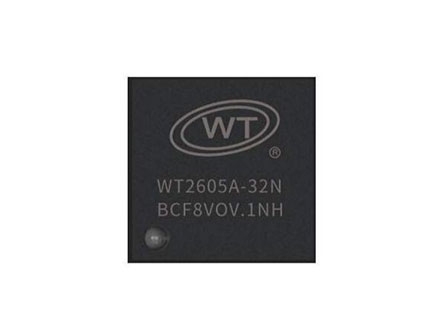

WT2605芯片專為音頻藍牙應用而設計，是深圳唯創知音電子有限公司研發的一款高品質MP3語音編解碼藍牙芯片，內含一個功能強大的DSP（數字信號處理器）核心，通過UART接口與外部器件進行訪問以及數據交互，操作簡單；芯片內置的模擬接口為用戶提供高品質的音頻輸入和輸出,外設接口豐富，可實現不同用戶的需求。目前該系列芯片有WT2605-16S、WT2605-24SS、WT2605-28SS、WT2605-32N、WT2605C-32N、WT2605C-32N，分別采用SOP16、TSSOP24、TSSOP28、QFN32四種封裝（參考資料可在線下載或聯系我司客服人員獲取）。

產品特點

CPU特性

★帶有DSP指令的32-bit高性能CPU，主頻高達120MHz。

時鐘和晶振

★外置26MHz晶振。

★3個32bit 通用定時器。

★1個主系統看門狗。

高級外設接口

★GPIO內置上拉和下拉電阻器，可映射為功能IO。

★GPIO支持喚醒中斷。

★1個全雙工UART。

★1個SPI。

★1個IR控制器。

★1個SD卡主機控制器。

★1個全速USB2.0 HOST/DEVICE 控制器。

★內置PMU電源管理單元。

音頻特性

★帶有16 bit DAC和16 bit ADC的音頻編解碼器。

★支持音頻均衡器調整。

★支持采樣率8，11.025，12，16，22.05,32，44.1和48KHz。

★96dB SNR的高性能音頻DAC以及90dB SNR ADC。

藍牙特性

★符合藍牙5.0規范：BR/EDR。

★調制方式: GFSK，π/4 DQPSK,8DPSK。

★發射功率: +2dBm。

★占用帶寬:≤2MHz

專用解決方案

1、標準音頻藍牙方案

WT2605芯片支持標準音頻藍牙功能，作為業內杰出的音頻芯片，WT2605具有高信噪比的ADC以及DAC外設，分辨率高達16bit。同時具備標準的UART，按鍵控制播放等功能，可外掛U盤、TF卡、SPI Flash等存儲器來存儲音頻文件，SPI FLash支持文件管理，可實現文件索引播放、文件名播放等功能。支持標準的MP3，WAV音頻文件播放和藍牙播放，也可解碼播放APE、FLAC等音頻文件（需定制）。詳情可參考該方案說明書以及原理圖。

2、標準錄音方案

WT2605芯片支持錄音功能，可實現MIC錄音以及AUX錄音，也可實現音頻藍牙錄音，錄音的數據可存放在U盤、TF卡或者SPI Flash內，SPI Flash支持文件管理，可實現文件索引錄音、文件名錄音等功能。通過UART接口與外部器件進行訪問交互，錄音文件的格式為MP3格式?？啥ㄖ瓢存I錄音等功能。詳情可參考該方案說明書以及原理圖。

3、遠程下載方案

WT2605芯片支持遠程下載功能，通過配套4G或者WiFi模組，可將服務器上的音頻數據傳輸?shù)奖镜卮鎯?chǔ)器上，實現音頻文件升級功能，方便用戶便捷的更換播放語音，4G/WiFi模組與WT2605芯片以UART作為數據傳輸，交互接口。音頻文件支持升級到SPI Flash或者TF卡內。音頻文件格式支持MP3，WAV。詳情可參考該方案說明書以及原理圖。

4、錄音上傳方案

WT2605芯片支持錄音上傳功能，錄音數據支持通過UART接口實時輸出，方便用戶對音頻數據進行操作（如上傳到服務器，或者語音識別等應用）。同時錄音數據還可保存在本地的存儲器上，可選擇為SPI Flash或者TF卡，U盤作為存儲器。音頻文件格式支持MP3或者WAV。詳情可參考該方案說明書。

5、流媒體方案

WT2605芯片支持流媒體功能?？赏ㄟ^UART接收MP3音頻數據解碼播放，音頻解碼支持32~320kbps，內置8KB緩沖空間，每次發送的數據不可超過8KB，待音頻數據解碼完成后再發送下一包數據。詳情可參考該方案說明書以及原理圖。

6、實時對講方案

WT2605芯片支持實時對講功能?？蓪?shí)現將MIC采集的聲音編碼為MP3音頻數據并通過UART輸出，也可通過UART接收MP3音頻數據解碼播放，該通訊方式為半雙工，即MIC采集音頻數據輸出的時候不可解碼播放（解碼和編碼不可同時工作）。詳情可參考該方案說明書以及原理圖。

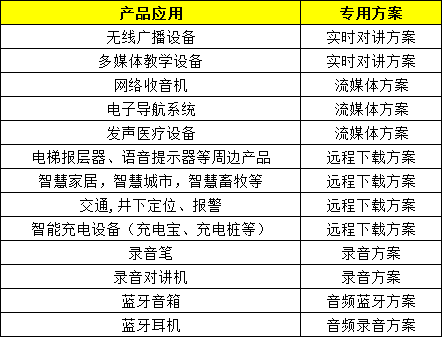

應用范圍
