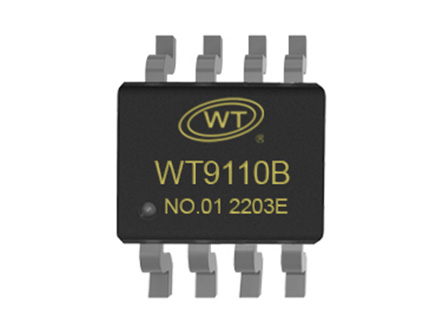

WT9110B是一款4歐-28W 、差分結構，D類音頻功率放大IC，WT9110B 工作電壓 6-14.5V同時采用差分輸入結構，對噪聲的干擾有很好的抑制作用，WT9110B的D類模式控制和關斷控制集成在一個腳位上，通過一個管腳控制芯片的開啟、關閉自由切換，可以極大程度的節省10 口，并且在 D 類放大器模式下可以提供高于 90%的效率,新型的無濾波器結構可以省去傳統D類放大器的輸出低通濾波器，WT9110B采用 ESOP-8封裝。

產品特點：

1、輸入電壓范圍 6V-14.5V

2、無濾波的 D 類放大器、低靜態電流和低 EMI

3、FM 模式無干擾

4、優異的爆破聲抑制電路

5、超低底噪、超低失真

6、1% THD+N，VDD=12V，8Ω+33UH 負載下 提供高達 8.5W 的輸出功率

7、10% THD+N，VDD=12V，8Ω+33UH 負載下 提供高達 10.2W 的輸出功率

8、1% THD+N，VDD=12V，4Ω+33UH 負載下提供高達 15.46W 的輸出功率

9、10% THD+N，VDD=12V，4Ω+33UH 負載下 提供高達 20W 的輸出功率

10、過溫保護、短路保護

功放芯片選型表：

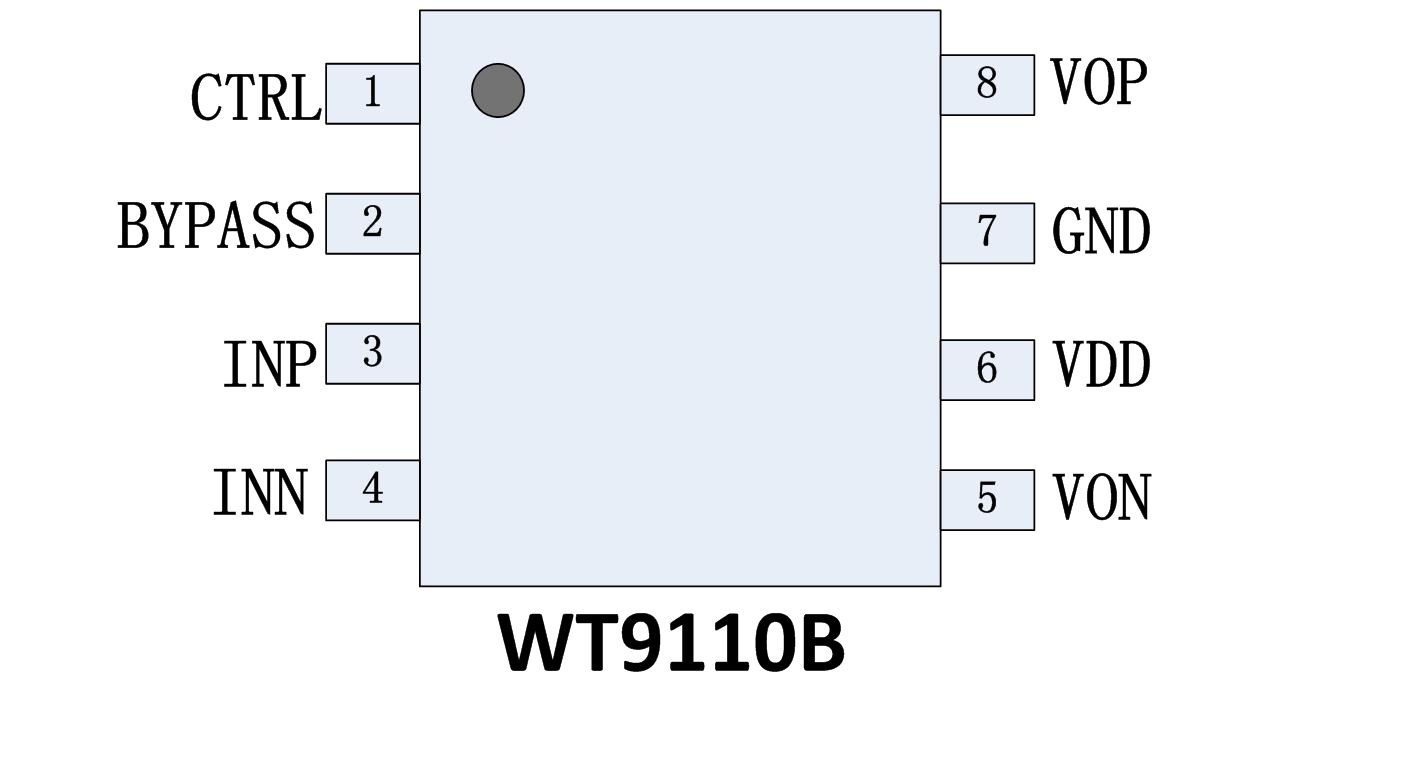

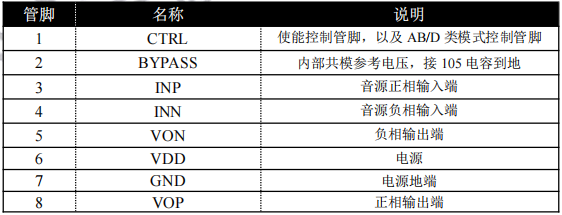

管腳介紹：

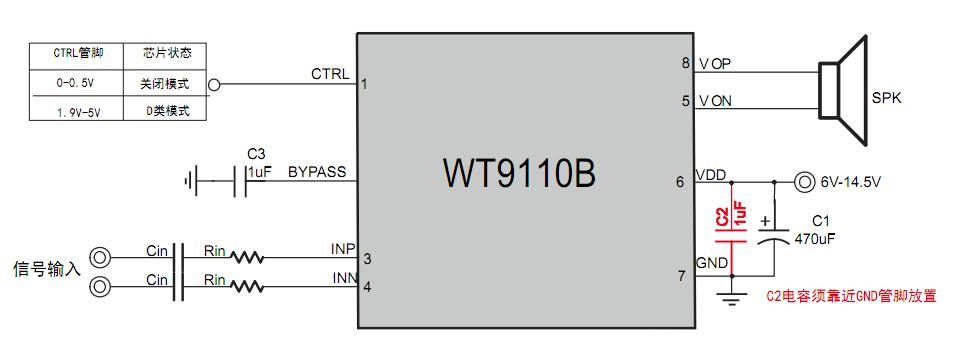

典型應用電路：

應用場景:

>藍牙音箱、智能音箱

>導航儀、便攜游戲機、擴音器

>拉桿音箱、DVD、智能家居

>各類 6-14.5V 供電音頻產品
