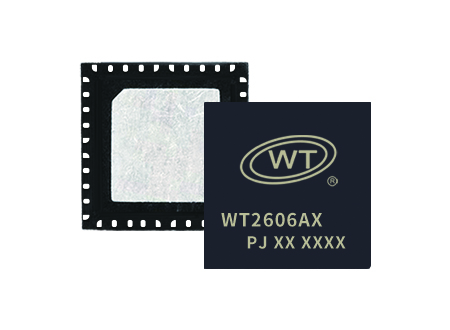

WT2606A是一款高性能工業級雙模藍牙語音SOC芯片，符合藍牙V5.3+BR+EDR+BLE規范，采用QFN40 5×5mm緊湊封裝，搭載雙核32位DSP架構，主頻高達160MHz，并支持IEEE754單精度浮點運算，配備640KB SRAM，可高效處理復雜音頻算法與實時數據。該芯片集成雙麥克風拾音、多格式編解碼及8~48kHz音頻采樣能力，結合AI降噪技術，有效消除環境噪聲，確保語音交互清晰流暢，實現藍牙發送以及接收功能。同時支持豐富的端側擴展接口，便于外圍功能拓展。
WT2606A專為智能語音終端設計，支持本地化部署喚醒、降噪、打斷等算法，輕松集成第三方Wi-Fi模塊，廣泛應用于AI對話、語音識別、對講、播報及錄音上傳等場景。其高算力、低功耗與高集成度特性，使其成為賦予千行百業產品語音交互能力的理想解決方案，助力客戶快速實現產品智能化升級。
WT2606產品特性
1. 算力基石：強勁運算支撐
搭載 雙核 32 位 DSP（160MHz 主頻） ，集成 IEEE754 單精度浮點運算 與 640KB SRAM ，從容應對復雜音頻處理與數據運算，為音頻優化提供充沛算力。
雙麥靈活輸入：支持兩路模擬 / 數字麥克風，覆蓋 8~48kHz 寬頻采樣 ；
多格式兼容：原生支持 MP3、WAV、OPUS 等編解碼，還原原聲品質；
智能降噪：采用 自適應寬頻降噪技術 ，支持混合 / 前饋 / 反饋多模式配置，實時抵消環境噪聲。
雙模協議：兼容 藍牙 5.3+BR+EDR+BLE ，支持 LE Audio、PAN 標準；
長距穩定：接收靈敏度達 -95dBm ，保障復雜環境連接可靠性；
定位擴展：支持 AOA/AoD 定位，拓展空間交互能力。
極致封裝：采用 QFN40 5×5mm 封裝 ，節省硬件空間；
寬溫適配：工作溫度覆蓋 -40℃~+105℃ ，應對極端環境；
ESD 防護：等級達 HBM±4kV ，滿足工業級可靠性要求。
芯片端內置 喚醒、降噪、打斷算法 ，支持 第三方 WIFI 集成 （UART 流式傳輸），直接落地 智能鎖 AI 對話、語音識別 / 對講 / 播報、錄音上傳 等場景，降低開發門檻。
WT2606 產品參數詳情
?
MP3控制：標準UART通信接口，默認波特率9600，支持通過串口命令設置波特率;支持SPI-Flash、TF卡、U盤做為存儲器。帶有文件索引播放、插播、單曲循環、所有曲目循環、隨機播放等功能。0~31級音量可調、最大可以支持外掛128Mbit的Flash，32G的TF卡和32G的U盤等(TF和U盤支持格式FAT或FAT32)，支持FAT32格式U盤升級程序;
? 上電默認不播放;具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平;
? 支持語音高品質音頻格式，支持MP3和WAV格式，(支持采樣率8K-44.1K，碼率8kbps~320kbps)聲音優美;
? 工作電壓：2.8V~4.2V;
? 兩個16位異步分頻器定時器;
? 24 bit高精度Audio ADC;24 bit高精度DAC;
? IO驅動能力，可驅動8mA;
? 支持SD卡/U盤離線升級程序,建議畫板時預留出USB接口;
?
通過USB接口連接電腦，電腦上顯示Flash或TF卡盤符，直接從電腦拷貝音頻到盤符，拷貝完成后，需拔掉USB線，再進行串口控制播放，否則串口發碼無響應;
?
重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。(建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨)。

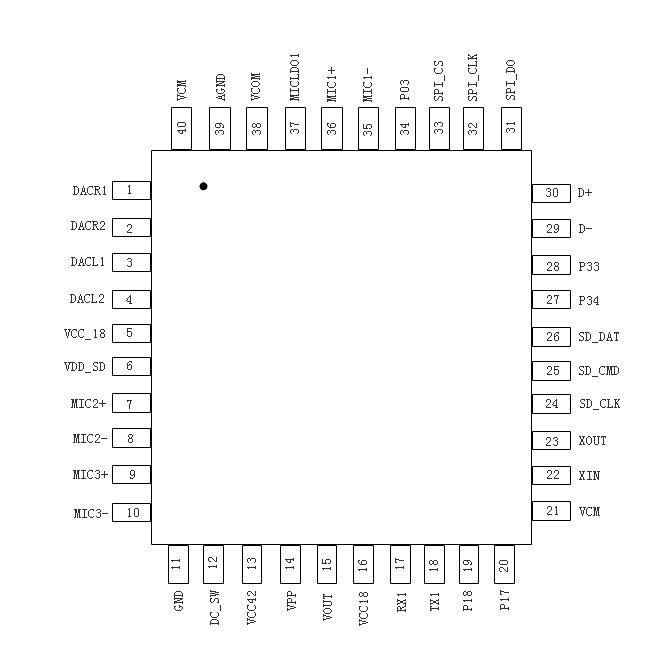

2.封裝管腳圖
WT2606應用場景
01）電子智能指紋鎖產品；
02）測溫產品（額溫槍、體溫計、測溫一體機等）；
03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；
04）汽車電子（倒車?yán)走_(dá)、行車記錄儀、ETC等）；
05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；
06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；
07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃?xì)鈭缶鞯龋?/span>
08）血壓計、血糖儀、電子秤、激光治療儀等；
09）智能水杯、電子藥盒、電動牙刷等；
10）掃地機、拖地機、掃拖一體機等；
11）共享充電寶、洗衣盒、吸收盒、充電樁等；
12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；
13）樓宇對講、可視門鈴、防盜報警器、考勤機等；
14）運動健身器材（跑步機、平衡車、電摩電動車）；
15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控攝像頭等。
16）人體智能工學椅、藍牙卡帶音箱、運營商類音響、成人用品、車載聯網盒子、共享設備、機器人等；
PIN-NO. | 名稱 | 功能說明 |
0 | E-GND | 底部焊盤地（必須接地） |
1 | DACR1 | DAC右聲道音頻輸出1 |
2 | DACR2 | DAC右聲道音頻輸出2 |
3 | DACL1 | DAC左聲道音頻輸出1 |
4 | DACL2 | DAC左聲道音頻輸出2 |
5 | VCC18 | 音頻電源輸入 |
6 | VDD_SD | SD卡供電腳 |
7 | MIC2+ | 麥克風通道2輸入+ |
8 | MIC2- | 麥克風通道2輸入- |
9 | MIC3+ | 麥克風通道3輸入+ |
10 | MIC3- | 麥克風通道3輸入- |
11 | GND | GND |
12 | DC_SW | 內部降壓、外部接電感 |
13 | VCC42 | 芯片電源供電2.8V~4.2 |
14 | VPP | 暫未使用 |
15 | VOUT | 內部電源（LDO）輸出（必須接106電容到地） |
16 | VCC18 | 音頻電源輸入 |
17 | RX1 | RX1,語音芯片數據接收 |
18 | TX1 | TX1,語音芯片數據發送 |
19 | BUSY | BUSY輸出腳 |
20 | ADKEY | AD按鍵腳 |
21 | VCM | 接105電容到地 |
22 | XIN | 晶振OSCI |
23 | XOUT | 晶振OSCO |
24 | SD_CLK | SD卡時鐘 |
25 | SD_CMD | SD卡片選 |
26 | SD_DAT | SD卡數據 |
27 | SPI_CS | SPI Flash片選 |
28 | P33 | IO |
29 | D- | 燒錄口/USB D- |
30 | D+ | 燒錄口/USB D+ |
31 | SPI_DO | SPI Flash數據輸出 |
32 | SPI_DLK | SPI Flash時鐘 |
33 | MIC4- | 麥克風通道4輸入- |
34 | MIC4+ | 麥克風通道4輸入+ |
35 | MIC1- | 麥克風通道1輸入- |
36 | MIC1+ | 麥克風通道1輸入+ |
37 | MICLDO1 | 麥克風電源 |
38 | VCOM | 接105電容到地 |
39 | AGND | 模擬地（與GND直連或經過0R再與GND相連） |
40 | Vreg | 接105電容到地 |
