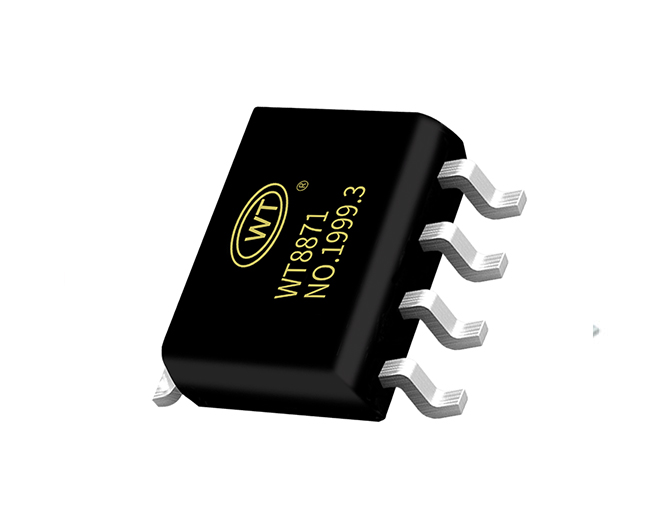

WT8871是一款無FM干擾，AB類/D類可選式功率放大器。5V工作電壓時，最大驅動功率為5W（2?，BTL負 載，THD>10%）。WT8871的應用電路簡單，只需極少數外圍器件，集成反饋電阻；輸出不需要外接耦合電容或 上舉電容和緩沖網絡。WT8871采用ESOP封裝，特別適合用于小音量、小體重的便攜系統中?？梢酝ㄟ^控制進入休眠模式，從而減少功耗。

WT8871內部具有過熱自動關斷保護機制；工作穩定，增益帶寬積高達2.5MHz，并且單位增益穩定。反饋電阻內置，通過配置外圍參數可以調整放大器的電壓增益及最佳音質效果，方便應用。是您USB低音炮及擴音器完美的解決方案。

產品特點：

★ 對FM無干擾，高效率，音質優

★  輸出功率高（THD＋N<10%，1KHz頻率)：

★  ESOP封裝的為5W（2?負載）和3.5W（3?負載），3W（4?負載）

★  掉電模式漏電流小

★  采用ESOP封裝

★  外部增益可調，集成反饋

★  寬工作電壓范圍2.0V~5.0V ? 不需驅動輸出耦合電容、自舉電容和緩沖網絡

★  單位增益穩定

功放芯片選型表：

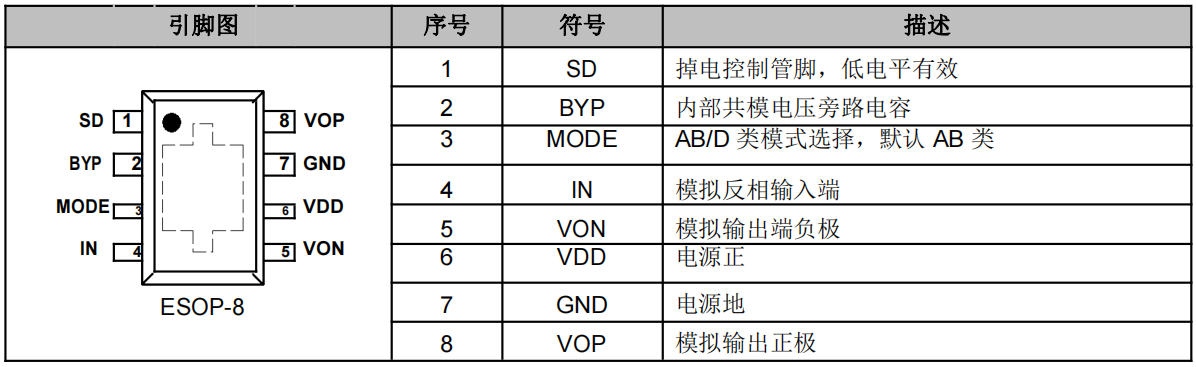

引腳圖及引腳說明：

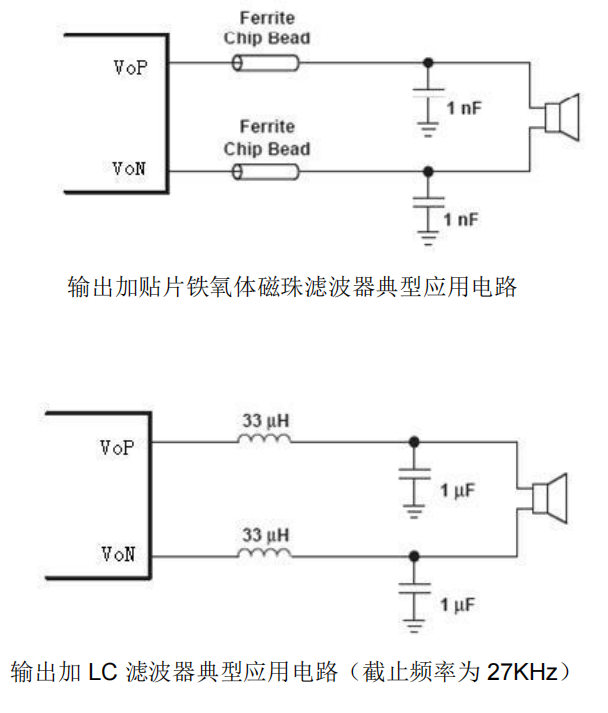

WT8871 輸出濾波器

WT8871 是一款無破音Ｄ類音頻功率放大器。且內置了過流保護，過熱保護及欠壓保護等功能。有效地保護芯 片在異常工作狀況下不被損壞。WT8871 就會進入過流保護模式。重新開關電源后即可取消該模式。

應用場景:

1、手提電腦

2、臺式電腦

3、低壓音響系統、USB、2.1/2.0多媒體音響等...
