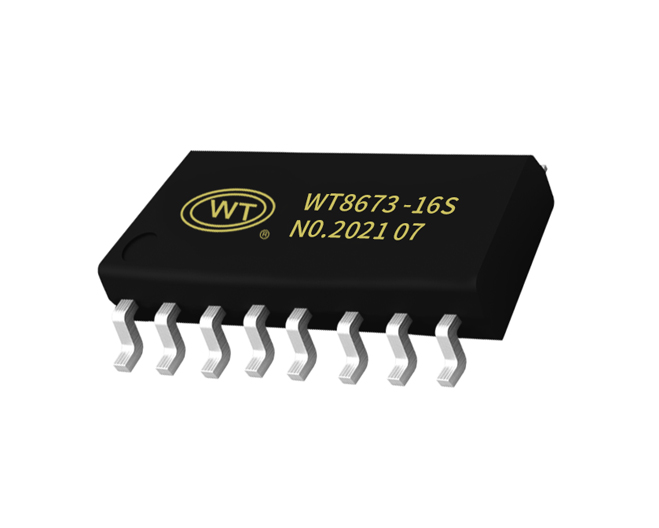

WT8673是一款2x40W立體聲;在單聲道使用的 情況下;最高可輸出80W高效D類音頻功放IC。先進的EM抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。WT8673音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。

WT8673內置了過流保護短路保護和過熱保護有效的保護芯片在異常的工作條件下不被提壞。WT8673可以驅動低至42負載的揚聲器，最高可提供80W的連續功率;WT8673具有高達92%的效率，使得在播放音樂的時候不需要額外的散熱器。WT8673提供纖小的ESOP16封裝形式供客戶選擇，可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40C至85C。

產品特點

1、較大的電源電壓范圍5V~-26V

2、效率高達92%，無需散熱片

3、固定24倍增益，集成15K輸入電阻，360K的反饋電阻

4、音頻系統帶濾波網絡，待機電流小于20mA

5、免濾波功能，輸出管腳方便布線布局

6、良好短路保護和具備自動恢復功能的溫度保護

7、良好的失真和防噗聲功能

8、差分輸入

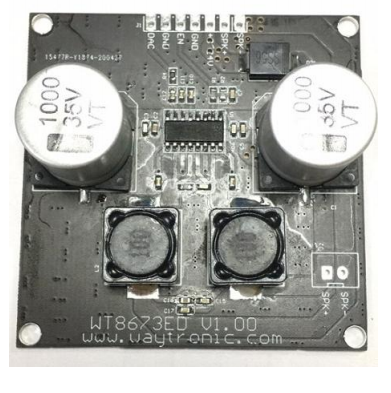

WT8673功放芯片單通道功放使用說明

1、SPK+、SPK-腳為模塊的音頻輸出腳，外接喇叭，可外接4Ω80W的喇叭

2、VDD(5-26V)和GND腳為模塊的供電腳，供電范圍為5-26V

3、EN腳為功放的使能腳，EN腳為高電平時，功放芯片工作；EN腳為低電平時，功放芯片不工作

4、第六腳GND腳為共地腳，可用于功放模塊和語音模塊之間的共地，如果功放模塊和語音模塊為同一電源供電時可不接

5、DAC腳為音頻輸入腳，音頻信號通過DAC腳輸入給功放芯片

功放芯片選型表

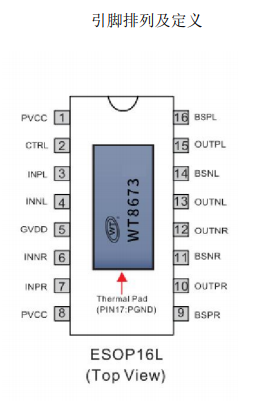

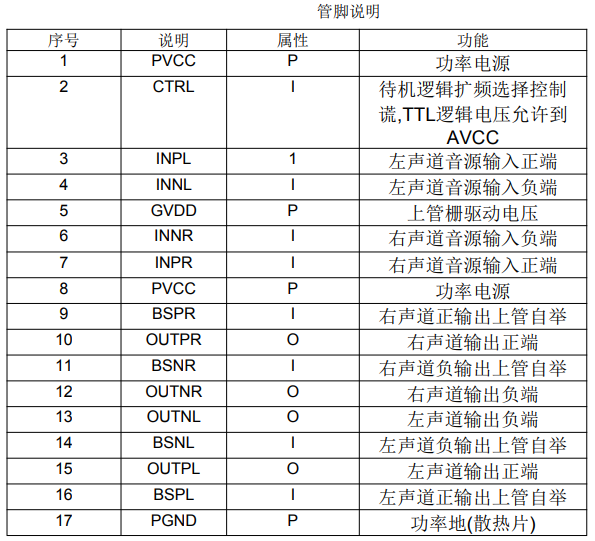

 管腳介紹

應用范圍：

1）LCD

2）TV

3）家庭音響系統
